Perhatian jika anda bekerja dengan mainspring jam gunakan selalu kaca mata perlindung (goggles) bukan kaca mata biasa dan gunakan sarung tangan perlindung yang agak tebal. Keamanan kerja lebih diutamakan.
Istilah-istilah dapat dilihat pada tulisan sebelumnya.
Mainspring jam secara teori dapat bertahan lebih dari 25 tahun untuk kualitas baja yang baik, lebih dari itu kemampuan untuk kelenturannya jadi berkurang sehingga tidak lagi mampu untuk menggerakan jam. Mainspring yang masih bagus jika dilepas dari barrel dalam kondisi bebas akan mekar seperti pada gambar dibawah. Secara best practice kondisi mainspring masih dianggap baik dalam hal kelenturannya, jika dalam kondisi bebas jarak diameter mainspring minimal 2,5 dari diameter barrel (angka 2,5 diambil dari situs atmosman.com) jika kurang dari angka tersebut sebaiknya mainspring diganti dengan yang baru. Untuk mainspring jenis loop end angka yang digunakan 2 kali dari diameter roda gigi utama.
kondisi bebas mainspring jam
Dapat terjadi mainspring tersebut patah, kondisi patah mainspring dapat terjadi pada bagian luar yang menempel pada barel, hal ini dapat diketahui jika kita memutar mainspring maka setelah 2 atau 3 kali putaran mainspring menjadi kendor kembali. Dapat juga terjadi kondisi patah tersebut dekat arbor hal ini dapat diketahui jika kita memutar mainspring puatarn tersebut tidak ada yang menahan tidak butuhkan tenaga untuk memutarnya.
Banyak orang beranggapan mainspring lama jauh lebih baik dibanding mainspring baru, kualitas barang lama lebih baik dari barang baru. Anggapan tersebut bukan hanya di Indonesia bahkan orang baratpun beranggapan demikian. Hal tersebut banyak diumgkapkan pada situs-situs perbaikan jam lebih baik memperbaiki komponen lama daripada memakai komponen baru.
Karena alasan tersebut maka orang memanfaatkan kembali mainspring yang patah tersebut dengan membuat lobang baru.

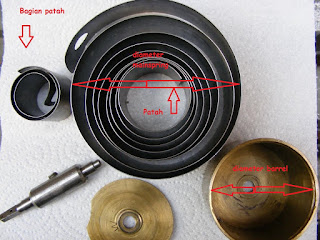

Mainspring patah dekat arbor
Pada gambar diatas terlihat kondisi mainspring saat bebas hanya mekar sedikit jika dibandingkan dengan diameter barrel, jadi mainspring ini sebaiknya diganti tidak dimanfaatkan kembali. Elastisitas baja sudah hilang dan energi yang tersimpanpun sudah berkurang.
Jika mainspring tersebut dalam kondisi yang dapat digunakan kembali kita dapat membuatkan lobang baru untuk mainspring tersebut. Tentu saja harus ada kerja ekstra untuk melakukan hal ini, dibandingkan memasang mainspring baru.
Untuk melepaskan barrel dari movement tergantung jenis movementnya. Untuk jenis movement yang lama harus membongkar movement tersebut, sedangkan untuk jenis movement yang baru barrel dapat dikeluarkan tanpa harus membongkarnya, ada fasilitas untuk mengeluarkan barrel dari movement tersebut. Kemungkinan movement tahun 1940 keatas, pastinya saya belum tahu, dapat mengeluarkan barrel tanpa membongkar movementnya.
Barrel dapat dilepas tanpa harus membongkar movement
Barrel dapat dilepas dengan membongkar movement
Bagaimana dengan mainspring jenis loop end, karena tidak ada barrel terpaksa movement harus dibongkar.
Alat kerja yang dibutuhkan selain tang dan obeng, yaitu ragum, kikir kecil banyak yang jual biasanya disebut untuk kikr batu akik, pahat kecil atau hollow punch atau bisa juga tang runcing bisa dikreasikan semampunya. torch gas bisa juga pakai kompor gas. Alat kerja dapat disesuaikan dengan kreasi masing-masing jadi jangan kuatir harus membeli semuanya.
 |
| ragum |
 |
| torch gas |
Tulisan ini merupakan rangkuman dari Time Menders dan NAWCC gambar-gambar juga menggunakan dari situs tersebut.Sebelum bekerja pelajari dulu tentang annealing baja cari saja di google, pelajari baik-baik karena pemahaman yang baik tentang annealing baja dapat memperlancar pekerjaan ini.
Proses annealing mainspring
Jepit bagian yang patah mainspring pada ragum sisa sekitar 8 cm dari bagian patah ke bagian yang dijepit.panaskan bagaian tersebut dengan torch (annealing). Bagaimana jika tidak mempunyai torch?Pakai saja pipa apa saja masukkan mainspring kedalam pipa, panjang pipa disesuaikan, sisakan ujung mainspring yang akan dipanaskan panjangnya sekitar 8 cm dan kemudian panaskan dengan menggunakan kompor gas. Jaga jarak pipa jangan sampai pipa ikut terbakar.
Hal diatas dapat dilakukan dengan mudah jika mainspring patah pada bagain luar. Bagaimana jika patah pada bagain dalam(bagaian yang menghubungkan arbor)?
Pekerjaan pertama yaitu menarik mainspring sehungga didapat bagian dalam, caranya gunakan ragum atur posisi ragum agar posisi jepit sedikt longgar sehinga mainspring dapat ditarik perlahan-lahan sehingga tersisi bagain dalam mainspring. kemudian lakukan proses annealing.
Cara menggunakan pipa apa saja dapat juga dilakukan, masukkan mainspring dan tarik sehingga tersisi bagian dalam mainspring dan lakukan proses annealing.
Sekali lagi gunakan alat perlindung keamanan kerja.
Hasil annealing
Ada perbedaan warna antara mainspring yang telah diannealing dan tidak, lihat gambar diatas.
Proses pembuatan lobang
Tahap selanjutnya adalah membuat lobang pada bagaian yang telah dilakukan proses annealing. lobang berbentuk segi tiga denga sisi bawahnya sejajar denga bagian mainspring yang patah. Caranya disesuaikan dengan peralatan yang dimiliki Sebelum membuat lobang pada bagian ujung upayakan agak melengkung lihat gambar dibawah. Pekerjaan ini perlu kesabaran dan kehatian karena hasilnya akan terlihat jelas kerapian dari pekerjaan. Setelah berhasil dilobangkan perhalus dengan menggunkan kikir kecil, jika dikerjakan dengan baik maka hasilnya tidak kalah dengan para ahli.
Besar lobang segitiga jangan terlampau besar karean sisi-sisi mainspring yang tidak kena lobang menjadi sempit dan ini mudah patah akibatnya pekerjaan harus diulang. Jika terlalu kecil juga tidak baik karen susuah untuk masuk ke pengait pada barrel. Rencanakan sebai mungkin ukuran lobang tersebut sebelum kerja.
Bagian yang patah dibuat agak melenglung.
Gunakan alat punch atau disesuaikan.
Jika sudah berlobang jepit pada ragum
dan haluskan lobang tersebut dengan kikir kecil
Buatlah pada bagin ujung mainspring lengkung kedalam
agar lobang dapat masuk kepengait pada barrel
karena ada tekanan dari mainspring
Berhasil
Untuk patahan pada bagain dalam (pengait ke arbor) perlu kerja tambahan yaitu membengkokkan mainspring ke titil pusat sehingga arbor dapat masuk ke bagain barrel Perhatikan gambar dibawah
Mainspring pada bagian dalam
harus dibuat spiral supaya arbor mudah masuk
ke lobang
Ada beberapa bacaan tentang mainspring untuk menambah pengetahuan kita :
http://www.abbeyclock.com/usmsp.html
http://ihc185.infopop.cc/eve/forums/a/tpc/f/1086047761/m/9753925577
http://www.horologica.co.uk/top/5_tips.html
